Stator merupakan elemen diam yang terdiri dari Rangka Stator, Inti Stator dan belitan-belitan Stator (belitan jangkar). Rangka stator terbuat dari besi tuang dan merupakan rumah dari semua bagian-bagian generator. Rangka stator ini berbentuk lingkaran dimana sambungan-sambungan pada rusuknya akan menjamin generator terhadap getaran-getaran. Inti stator terbuat dari bahan ferromagnetic atau besi lunak disusun berlapis-lapis disusun berlapis-lapis tempat terbnentuknya fluks magnet. Sedangkan belitan stator terbuat dari tembaga disusun dalam alur-alur, belitan stator berfungsi tempat terbentuknya gaya gerak listrik.
Rotor adalah merupakan elemen yang berputar, pada rotor terdapat kutub-kutub magnet dengan lilitan-lilitan kawatnya dialiri oleh arus searah. Kutub magnet rotor terdiri dua jenis yaitu :
Rotor kutub menonjol (salient), adalah tipe yang dipakai untuk generator-generator kecepatan rendah dan menengah .
Rotor kutub tidak menonjol atau rotor silinder digunakan untuk generator-generator turbo atau generator kecepatan tinggi.
Kumparan medan pada rotor disuplai dengan medan arus searah untuk menghasilkan fluks dimana arus searah tersebut dialirkan ke rotor melalui sebuah cincin. Jadi jika rotor berputar maka fluks magnet yang timbul akibat arus searah tersebut akan memotong konduktor dari stator yang mengakibatkan timbulnya gaya gerak listrik. Belitan searah pada struktur medan yang berputar dihubungkan ke sebuah sumber luar melalui slipring atau brush. Slipring ini berputar bersama-sama dengan poros dan rotor.
Banyaknya slipring ada dua buah dan pada tiap-tiap slipring dapat menggeser brostel yang masing-masing merupakan positip dan negatip guna penguatan ke lilitan medan pada rotor. Slipring terbuat dari besi baja, kuningan atau tembaga yang dipasang pada poros dengan memakai bahan isolasi. Untuk membangkitkan arus searah dibutuhkan sebuah system penguat atau Exiter, suplai diperoleh dari pembangkit itu sendiri kemudian disearahkan seterusnya dikembalikan ke rotor melalui slipring.
Medan putar dengan kecepatan Ns
NS = (120 F) / P
Dan
Perbedaan kecepatan antara Nr dan Ns disebut Slip (S)
S = ((NS – NR) / NS) x 100%
dimana :
Ns = Kecepatan medan putar Stator (Rpm)
Nr = Kecepatan medan putar Rotor (Rpm)
S = Slip, Perbedaan kecepatan antara Nr dan Ns (%)
f = Frekuensi (Hz)
p = Kutub

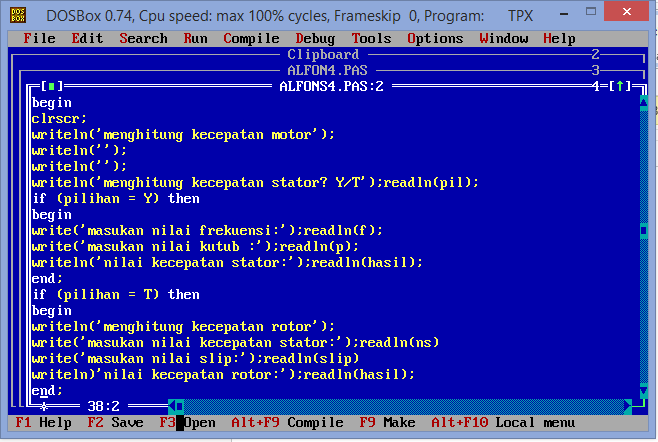

Listing Program :
Flowchart
